在常规电机里用的，大多是比较简单的磁体；磁瓦、磁环，或者按单一方向充磁的永磁体。优点是结构简单、成本低、制造成熟；但：磁场利用不充分。

常规应用中，磁铁背面的磁场往往是"白白浪费" 。想要更强，通常只能靠 "加大磁铁的尺寸和用量 " 来硬堆。结果就是：电机又大又重、成本居高不下，还容易产生漏磁干扰。

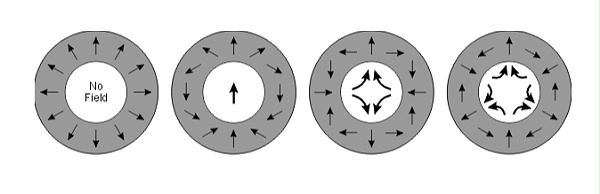

海尔贝克阵列不是一种"新磁铁材料"，而是一种磁路设计 。通过把不同充磁方向的永磁体按特定规律组合，让磁场在一侧集中增强、另一侧削弱甚至接近零，形成 "单边磁场 " 效应。这个原理最早由美国学者克劳斯·海尔贝克（ Klaus Halbach ）于 1979年在做电子加速实验时提出并逐步完善。



那么，它用到电机上好在哪？主要有四大好处：

①磁场更强、更省材料

②自屏蔽、少漏磁

③转矩密度更高、电机更小更轻

④磁场更均匀、效率更高

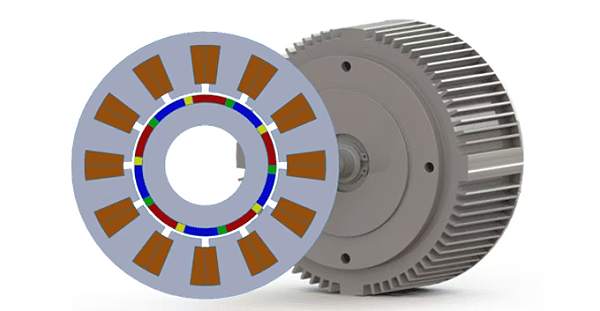

正因强、省、小、稳这四个字，海尔贝克阵列正越来越多地被用于高性能永磁电机、直线电机、磁悬浮等先进领域。

看到这里你可能会想：这么好，那大家都用不就行了？

没那么简单。好处越大，制造和装配的难度也越大。

为什么会越来越难？

因为海尔贝克阵列为了实现"单边磁场"，它的磁石必须片数多、磁极方向各不相同、且按精确顺序排列。

如果这些磁石只是普通磁性，百片组装虽然繁琐，传统方式慢慢做也能行；而一旦是高磁性磁石，比如钕铁硼材质、预充磁到位的那种，整个难度就完全不同了。

我们把难点拆成2层来说：

【共性难点：磁石太强带来的问题】

① 磁片数量多、排列极细密：几十上百片逐一排列组装，工序多、易出错。

② 强磁操作危险：磁体吸力强，靠近时极易"吸合错位" ；吸合冲击或轻微碰撞，都可能导致磁石崩角、开裂报废。

③ 一致性与良率难把控：磁场一致性、尺寸公差、成品良率，都对工艺和检测提出很高要求。



【专属难点：海尔贝克阵列特有的问题】

④ 装配方向精确性要求极高：每一片磁体的磁极方向都不同，装错一片，整个阵列的单边磁场效果就废掉了。

⑤ 磁石方向"肉眼看不见"：不同磁极的磁石外形完全一样、朝向各不相同，肉眼和普通传感器都无法区分。顺序插错，两片磁石会互斥弹开；方向装反，磁场就乱套。

所以，上百片海尔贝克高磁性磁石的自动组装，不是"多放几片" 的问题，而是一个要同时攻克 "强磁物理特性"和 "多磁极顺序排列" 的系统级工程难题。

到这里，还没完。

因为在传统自动化设备的设计时默认一个前提：物料是被动的、无力的。但高磁性磁石恰恰相反，它是一个"自带力量" 的物料，会主动吸、主动排斥。用传统的钢、铁结构去约束它，本质上就是在和物理定律对抗。

于是我们换了一个思路：既然磁石有力，那就让设备"无力" 。

针对共性难点（强磁太危险）：

※全线无磁化：凡是磁石可能接触或靠近的地方，全部采用无磁材料（无磁不锈钢、铝合金、特殊无磁钢），让设备本身不与磁石产生任何不可控的力；

※防伤人：用无磁材料降低吸力范围，优化工位布局，让操作员与磁石保持安全距离；

※防碎裂：控制磁石进入和转移的速度与路径，避免冲击和碰撞；

※防对冲：彻底消除导磁材料，让磁石只与磁石相互作用，设备只做"引导" 而非 "对抗"；同时优化料道和工装形状，让磁石只能按预设方向运动；



针对专属难点（多磁极、按顺序插装）：

※怎么区分不同磁极：利用来料在磁石上做颜色标识（不同颜色代表不同磁极方向），设备通过视觉系统识别颜色，确保来料进入正确的料道。



※怎么按顺序插而不互斥：设计基于中转模的预排序方案，不同磁极的磁石按预设顺序先插入中转模，在"安全环境 "里完成排队和组合，再整体转移到转子上，避免磁石之间直接对抗。

※怎么防止转移时"炸开"： 中转模组合完成后，用转移机构将整圈磁石一次性推入转子。由于转移过程磁力很大，磁石一旦脱离中转模会吸附一起或相斥弹开，因此我们在转子下方设置夹具，防止磁石失去约束后瞬间 "炸开 " 。

整个过程设备全自动执行：先插哪几种、后插哪几种、间隔几个槽位、朝向如何，全部由程序自动控制，不需要人工干预。

最终，上百片高磁性磁石、多种磁极方向按海尔贝克顺序一次成型，不打架、不错位。

内容说到这里也接近尾声，实话说，这条全自动生产线，是我们第一次做。客户需求很明确，能不能做出来，谁也不敢打保票。

我们有过担忧：担心磁石在转移过程中炸开、担心顺序控制出错导致整圈报废、担心节拍跑不起来、更担心设备安全性。

但合利士作为电机智能装备的解决方案商，深知电机行业正快速发展。人形机器人、飞行汽车、高端微出行等新兴领域对电机的性能、体积、重量都提出了前所未有的要求，传统、标准化的自动化设备将越来越难以满足这些新需求 。

而定制化、攻克难题的能力，才是设备商真正的价值。

带着这个认知，研发团队花了大量时间做仿真、做实验、迭代工装和工艺，做了无数次单工位验证，再一点点拼成整线。

结果，跑通了。一条全自动生产线稳定运行：海尔贝克的多种磁极方向、上百片高磁性磁石，全自动插装、转移、压入转子，节拍达标，良品率满足客户要求。

理解物理规律，尊重材料特性，用最合适的手段去解决最棘手的问题。但真正让客户放心把订单交给我们的，不是某一条技术路线，而是我们面对"太难了" 的需求时，从不退缩的态度，和一次次把事情做成、做稳的能力。

如果您的产品也有类似的难题，不一定是磁石，也可能是线圈、定子、转子。只要你觉得 "这玩意儿太难自动化了" ，欢迎找我们。
