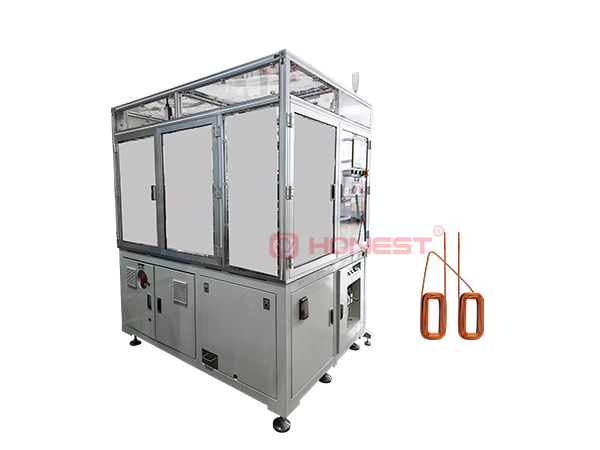

定子扁线线圈绕线机设备应用于设备主要完成定子绕线，排线，剥漆皮，剪线等工序。 线径兼容：0.74*1.22mm 。绕线设备配备冲切剥漆编码器可检测送线长度，纵向、横向冲切剥漆，气剪刀剪线，绕线主轴驱动治具旋转，配合从动机构、换极机构等完成扁线线包绕线工序，取料翻转后将线包放至出料皮带线或排不良机构，下料移载将线包从绕线工位移载至下料工位，人工检测线包电阻后，周转至后工序。
本设备采用独特的结构设计和严谨的逻辑步序，可做兼容转款设计，产品外观和品质有保证。
全程稳定把控线材张力，杜绝松紧不一、线包变形等量产通病
在线剥漆除尘、恒温热风定型
多重防护设计，严控产品不良率
全工序自动化集成，极简生产流程
全流程数据追溯，实现绕线工艺可控可查
精准排线定型，打造高一致性

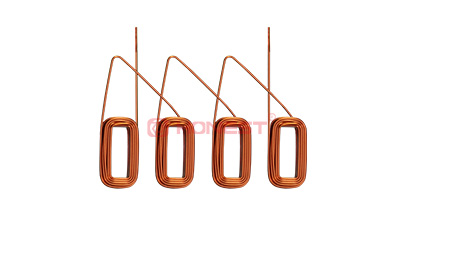

2连绕绕线图
2连绕绕线图
|
功能 |
参数 |
|
绕线速度 |
CT≤72S（具体按需定制） |
|
功率 |
9KW |
|
良品率 |
＞98% |
|
控制方式 |
PLC + HMI |
|
应用领域 |
扁线定子线圈 |
