新能源驱动电机转子生产线

新能源驱动电机转子生产线采用MES制造执行系统,为企业提供包括制造数据管理、生产过程控制、底层数据集成分析、上层数据集成分解等管理模块,为企业打造一个扎实、可靠、全面、可行的制造协同管理平台。产线主要由铁芯上料→铁芯插磁钢→芯轴压装→转子锁紧铆压→转子充磁→转子激光打码→转子下料等工序。本项目用于组装新能源汽车驱动电机转子, 整线采用模块化设计,机器人自动上下料,产线柔性高,为驱动电机的制造提供一站式解决方案。

产品简介 / Introduction

设备展示 Product Display

  • 1

    电气系统采用西门子可编程控制器1515PLC

  • 2

    机架采用方通焊接后整体机械加工,精度高、刚性好。

  • 3

    非标件采用钢件镀铬、钣金件烤漆等工艺,美观且防腐优良。

  • 4

    标准件选用西门子伺服电机,发那科机械手等硬件,定位精度及柔性化程度高。

  • 5

    整线上料及搬运使用六轴机器人,产线柔性高。

  • 6

    整线各个工序都配备高精度视觉检测系统

  • 三合一电驱系统.jpg

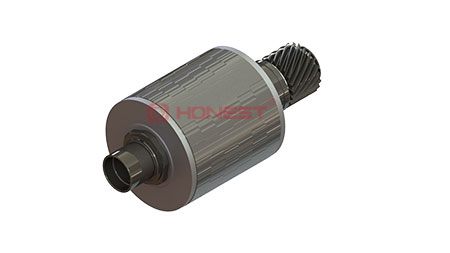

    成品图

  • 三合一电驱系统散件.jpg

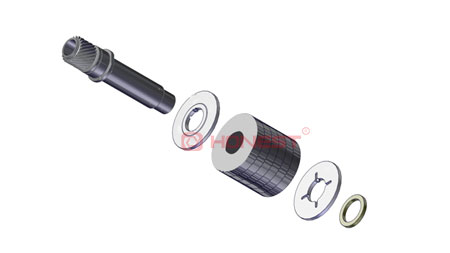

    散件图

设备参数 Product parameter

功能 参数
生产效率 90-128S/PCS (6层/8层磁钢转子)
兼容产品 三款
换款时间 ≤30Min
良品率 98%
稼动率 95%
气压 0.4-0.6Mpa
电压 380V
功率 整线约420KW
控制方式 PLC+HMI
外观尺寸 32600(L)*12000(W)*3500(H)mm
应用领域 新能源汽车驱动电机
