在EPS电机制造中，定转子合装是一道耗时仅数秒的工序，但合装后所形成的定转子间气隙精度，直接决定了电机是否合格。

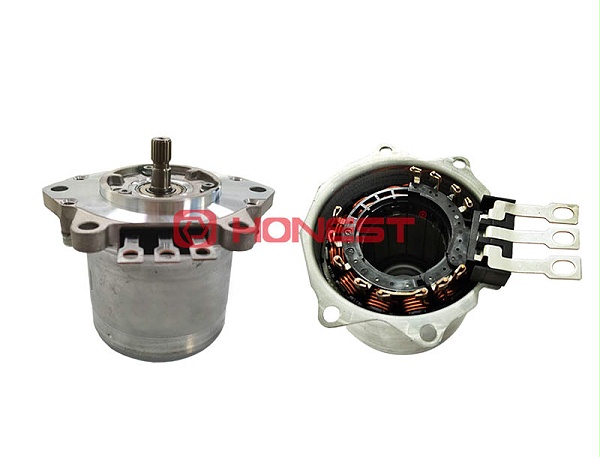

气隙，指EPS电机定子内圆与转子外圆之间的单边物理间隙，通常在0.1mm至0.5mm 之间。EPS电机因体积紧凑、功率密度高，其气隙设计值通常小于普通工业电机，对装配精度的要求也更为严苛。



在许多人看来，气隙是为防止定转子发生机械接触而预留的安全间距。这一认知并不完整。磁通须经过气隙才能形成闭合磁路，而空气的磁阻约为硅钢片的数千倍，因此气隙在磁路中具有最高的磁压降。气隙尺寸的微小变化，会直接引起主磁通量的显著波动，进而影响电机的转矩输出与运行效率。

正因如此，气隙的绝对值与均匀度均须严格控制在设计范围内。

为什么气隙的装配精度如此重要？

性能层面：

气隙过大，磁阻随之增加，励磁电流必须飙升才能维持同样的磁通量。结果是：功率因数下降、输出扭矩不足、电机变得“又费电又没劲”。

气隙过小，磁阻降低、扭矩确实提升了，但谐波漏磁随之增加，涡流损耗加剧，铁芯温度直线上升。后果是：绝缘老化加速、永磁体退磁风险增加、效率反而降低。

气隙偏大偏小都在牺牲性能。而自动化合装的任务，就是把每一台EPS电机的气隙都锁定在这个极窄的公差带内。

安全层面：

如果说气隙偏大偏小只是“性能问题”，那合装过程中的磁偏力失控就是“安全事故”。

EPS电机定转子通常都是永磁体或电磁体。当转子靠近定子的瞬间，径向磁吸力可达数百公斤，且方向完全随机。

如果气隙精度失控（比如定转子同轴度偏差过大），转子在合装瞬间会被磁力吸偏，直接贴死在定子内壁上。造成扫膛（也叫擦铁、扫边），转子刮伤定子绕组绝缘层、磁钢崩裂碎裂。

一旦扫膛，工件直接报废，不可修复。

这就是为什么自动化合装设备必须配备力位混合控制和浮动机构。



品质层面：

气隙如果不均匀（即定转子不同心，产生偏心），就会产生单边磁拉力，转子一侧受力大、一侧受力小。这个不平衡的力随着转子高速旋转而周期性变化，直接激发出高频电磁啸叫。

产线层面：

在批量生产中，气隙精度失控的直接表现就是直通率（FPY）断崖式下跌。一批100台电机，如果气隙均匀度控制不住，可能有 10 台扫膛报废、20台NVH超标返工、30 台性能不达标需要降级处理。

更隐蔽的问题是：人工装配存在作业标准不统一、操作误差大等痛点，批次一致性难以保障。同一张图纸、同一条产线，早班和晚班装出来的电机可能性能差异明显。

这正是为什么越来越多的EPS电机制造商从人工合装转向自动化产线，自动化要的不是“偶尔装好”，而是“台台装好”。

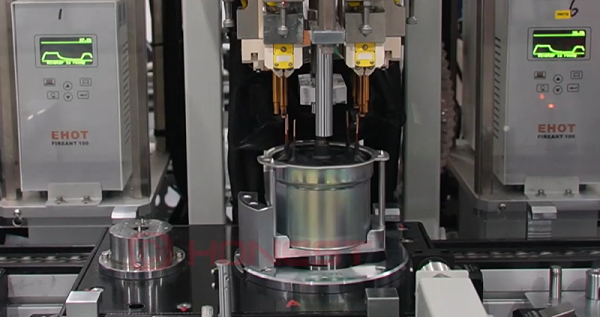

那么，自动化装配产线如何确保气隙精度？

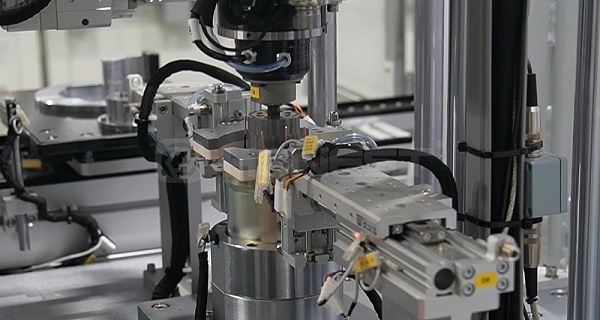

第一，高精度导向与定位

现代自动化合装设备采用精密滚珠丝杠和伺服电机驱动，配合高精度导向机构，重复定位精度可达±0.002mm。定转子在合装前通过视觉系统完成精准对中，确保同轴度。



第二，动态气隙闭环控制

在合装过程中，激光位移传感器实时监测气隙变化，气隙一旦偏离设定值，系统立即自动补偿，而不是等装完了再检测。



第三，在线气隙检测

合装完成后，使用气隙规或激光测量仪对多个点位进行检测，数据实时记录、可追溯，不合格品自动分流。

三重防护，确保自动化产线具备“台台一致”的交付能力。

气隙精度不是图纸上的一个尺寸，而是 “电磁、机械、热管理、声学”四者在物理空间上的唯一交汇点。它偏一点，性能就垮一点；它不均一点，噪音就大一点；它失控一瞬间，工件就废一件。

合利士作为电机智能装备研发与生产近20年经验的解决方案供应商，在定转子合装这一关键工序上，已有将合装定转子和固定卡簧结构集成对应布局，一个工序即可完成合装与卡簧的两项操作，不仅提高了生产效率，更重要减少了工序间的二次定位误差，从工艺源头保障气隙精度的一致性。



在汽车EPS电机装配生产线 ，定转子合装 已被 列为标准工序；其轴向磁通电机组装生产线更是实现了从绕线、核心压装到检测的全流程覆盖，所有关键工艺参数与测试数据均被实时采集绑定。

从传统汽车到人形机器人，合利士正在用装备的力量，帮无数电机制造商守住那道决定生死的“缝 ”。

如果你正在寻找可靠的定转子合装自动化解决方案，合利士提供从单机设备到整线集成的全系列产品。欢迎访问合利士或与技术团队沟通，获取针对性方案。
