做过无刷电机的企业，大概都有过这种情况，图纸上的槽满率算得漂漂亮亮，上机一绕，叠线、鼓包、针孔，样样都来；等到耐压测试一打，整批返工。

很多人第一反应是 "铜线不行" 或者 " 师傅手艺差"。但真正在绕线线上待过的人都知道，问题往往出在没人把这 3 件事一起管。



维度一：槽满率

说白了就是槽里到底塞了多少铜。

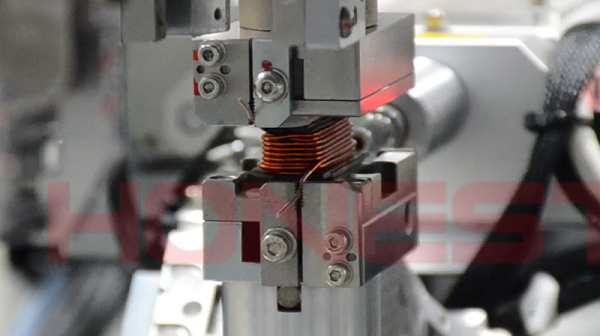

铜量直接决定转矩密度、温升和效率，同样一个槽，别人比你多塞 5% 的铜，性能就不是一个档次。但槽满率不是 "算出来 " 的，是 " 排出来 " 的，排线路径稍有偏差，层与层之间就叠线、鼓起，设计值和实物立刻对不上。

要控住它，得在排线路径、走线张力、层数补偿这几个地方下功夫，让设计图上的数字，真正落到槽里。



维度二：过渡线

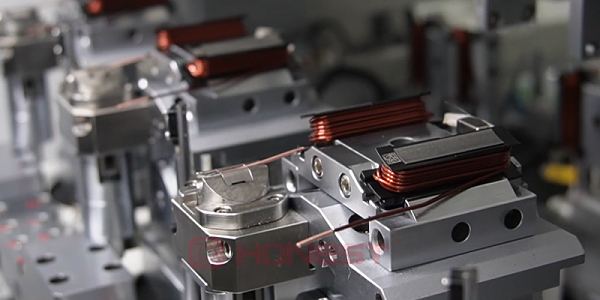

两个铁芯之间那一段跨接线，就是过渡线。

过渡线管不好，后果就是，端部超高、拼圆不平整、后续装配干涉。尤其在多拼圆、自动拼圆的方案里，跨线路径稍微绕错一点，整台定子就卡在工位上动不了。

它要解决的其实是一个平衡：跨接路径既要短，又不能顶高端部；既要走得过去，还要走得整齐。这靠事后掰线是救不回来的，必须在绕线程序里就把路径规划好。



维度三：漆膜完整性

漆包线的漆膜在绕线过程中，导线经过导针、槽口、张力轮，任何一处刮伤，都会留下针孔或线伤。这种问题当下看不见，等到成品耐压测试甚至装到客户端才暴露，返工成本是绕线阶段的几十倍。

所以漆膜这件事，不能靠 "事后抽检"，得在绕线时就把走线导向、张力和速度匹配好，并配合 100% 的针孔 / 绝缘检测，把线伤拦在工位上。

三个维度，你会发现从来不是各管一段，槽满率要往槽里“塞”，要的是空间；漆膜完整性要“护”，怕的是刮伤；过渡线要在两者间找一条不打架的路。单盯槽满率，线伤就上来；只顾护线，槽满率又掉下去。

真正的品控，是让空间利用和绝缘保护同时成立。



在小批量、多品种的订单里，靠老师傅换型调机，这三点很难次次都稳。把排线、跨线、线伤检测做成设备里可复制的控制逻辑，才是把良率从 "看运气" 变成 " 看数据" 的关键。

在这一点上，合利士自2007年成立，做的第一件事就是自主研发定制绕线机，四轴全自动绕线机研发成功并实现量产，打破了国外设备在这道工序上的垄断。

换句话说，合利士不是从通用装配线倒推绕线，而是从插线、绕线这个最难的工序一步步长出来的，这也让我们对前面说的三个维度有自己的理解：槽满率靠伺服张力器和 PLC 控制的精准排线来保，过渡线靠拼圆机构的伺服定位和位移传感器来约束端部高度，漆膜完整性则靠绕线张力判定、断线报警和在线绝缘检测把线伤拦在工位上。

从单台绕线机到如今累计交付 1000 多条电机自动化产线，我们始终相信：绕线品控的天花板，从来不是铜线够不够粗，而是能不能把槽满、跨线、漆膜这三件事，一起管住。
