空心杯电机没有槽，也有槽满率吗？

第一次听到这个问题的时候，确实有点想笑。

槽满率，顾名思义，是衡量电机铁芯槽里铜线填得有多满的指标。你连槽都没有，哪来的槽满率？

但转念一想，客户问这个问题，背后真正关心的其实是另一件事：空心杯电机没有铁芯槽来“固定”铜线，那它的线圈是怎么做出来的？怎么保证性能？



要回答这个问题，得先搞清楚两个概念。

什么是槽满率？

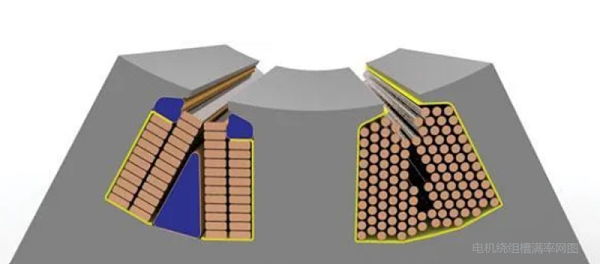

槽满率，简单说就是电机定子或转子铁芯槽内导体的截面积总和与槽有效面积的比值，通常以百分比表示。

大白话来说就是铜线在铁芯槽里填得有多满。

槽满率越高，意味着在同样的铁芯空间里放了更多铜线，电机的功率密度更高、材料利用率更高。但槽满率也不是越高越好，一般建议控制在75%-80%左右，过高会影响线圈散热，也给制造工艺带来巨大挑战。



槽满率是一个衡量“空间利用率”的指标，它天然依附于“槽”的存在。

那么问题来了，空心杯电机连槽都没有，谈什么槽满率？

空心杯电机，也叫无铁芯电机、无齿槽电机。它在结构上采用的是无铁芯转子。

传统电机的转子或定子有铁芯齿槽，铜线就嵌在这些槽里。而空心杯电机的转子是一个空心的杯状线圈，没有铁芯，没有齿槽，自然也没有“槽” 。

为什么要去掉铁芯？

1）消除铁损：没有铁芯，就没有涡流损耗和磁滞损耗，电能转换效率更高；

2）消除齿槽转矩：没有齿槽结构，电机运转更平滑，没有传统电机那种“一顿一顿”的感觉 ；

3）响应更快：转子质量轻、转动惯量极小，机械时间常数可以做到毫秒级；

4）体积更小、功率密度更高：结构紧凑，适用于对尺寸要求极高的场景，如医疗器械、机器人关节、航空航天等；



但代价是什么？

没有铁芯槽来固定和引导线圈，线圈必须自支撑。空心杯电机的绕组由漆包线制成，在制造过程中需要通过施加压力和温度将相邻电线的漆融化在一起，形成坚固的绕组结构。

这就意味着，绕线工艺，成了空心杯电机的核心命门。

那么没有槽，空心杯电机怎么组装？

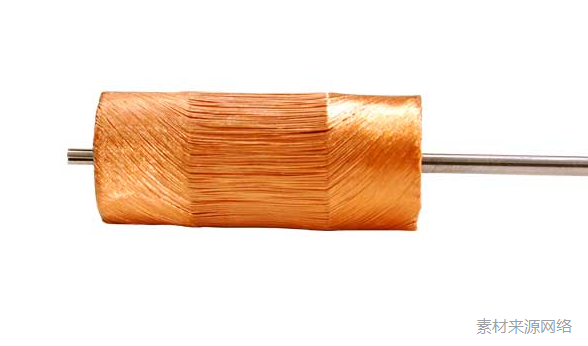

空心杯电机的核心部件是“空心杯线圈”，它本身就是一个自支撑的、杯形的、没有骨架的绕组。

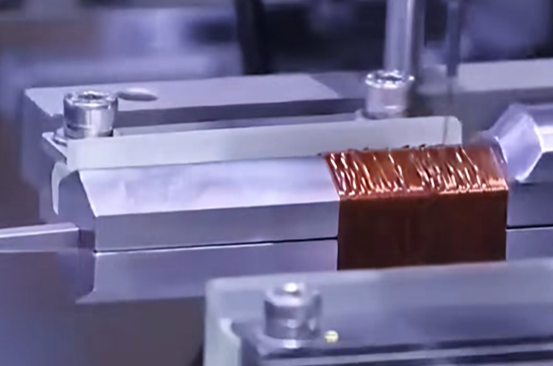

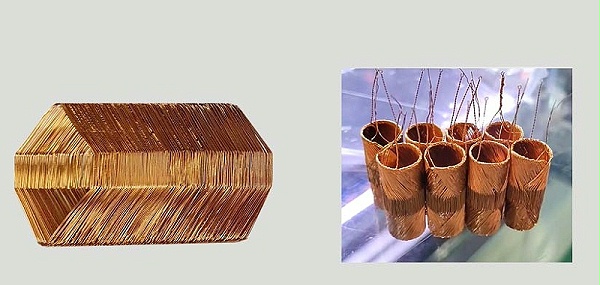

制造流程大致是这样的：绕线→线圈热压扁→卷圆→热整形&固定型→组装

而整个流程中，卷圆是决定电机最终性能的关键分水岭。



卷圆的圆度，为什么是核心关键？

因为线圈卷圆的圆度，直接决定了空心杯电机的三大核心性能：气隙均匀度、动平衡以及线圈的定型质量。

此外，有资料指出，线圈手工卷圆容易导致卷圆完成后的线圈圆筒两端面不平齐，经过整形后线圈圆筒长度偏长即线圈不良。而目前国内生产空心杯电机多采用卷绕式生产技术，生产效率较低，废品率高。

一句话总结：卷圆的圆度，是空心杯电机从“做得出来”到“做得好、做得稳”的分水岭。

而要把圆度做到极致，靠的就是绕线设备的精度——张力控制、排线精度、卷圆机构的定位精度、定型时的温度与压力控制，每一个环节都在考验设备的能力。

回到最初的问题：空心杯电机没有槽，也有槽满率吗？

现在可以回答了：从“定义”上说——没有槽，就没有传统意义上的槽满率。

但从“目的”上说，槽满率关心的是“空间利用率”，而空心杯电机用另一种方式回答了这个问题：通过精密的绕线和卷圆工艺，在没有铁芯槽的情况下，将线圈的空间排布和圆度精度做到极致，从而实现更高的功率密度和更优的动态性能。

而要把空心杯电机绕线和卷圆工艺做到极致，离不开高精度的绕线设备。

合利士自2007年成立，以自主研发定制绕线机起家，凭借持续的技术突破，从单机绕线机起步成长为全球电机智能装备解决方案供应商。

在空心杯电机绕线领域，我们自主研发的空心杯绕线机通过精密伺服控制、恒张力闭环控制、多轴联动、精密排线机构及智能绕线工艺，实现对超细漆包线的稳定、均匀、高密度绕制。设备可完成送线、夹线、绕线、排线、剪线、脱料、整形等全流程自动化作业。

无论是传统电机的槽内绕线，还是空心杯电机的精密卷圆绕线，合利士的绕线设备和智能装配产线，都能为你提供稳定、高效、高精度的解决方案。
