人形机器人产业爆发，空心杯电机逐渐进入行业焦点。随之而来的，是一个被反复问到的问题：“你们家能不能做空心杯电机的组装？”

能。但我们更想聊的，不是“能不能做”，而是“怎么做才更好”。

在接触了大量客户需求后，我们发现一个现象：不少刚进入空心杯电机领域的企业，对于真正决定电机性能的关键工序——线圈绕线，往往是一个模糊概念。

知道线圈绕线很重要，但具体难在哪里、哪些环节最考验工艺、不同方案之间有什么区别，却少有深入探讨。

线圈绕线，到底特殊在哪里？

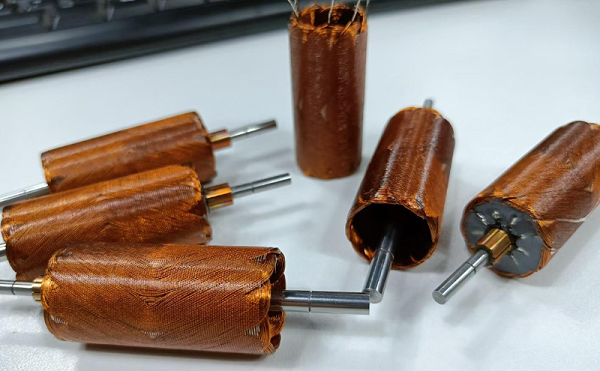

空心杯电机与普通电机的最大差异，在于线圈结构。

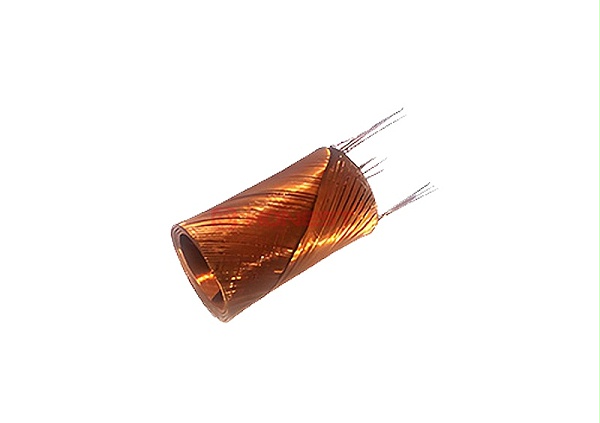

普通电机的线圈绕在铁芯或骨架上，有支撑、易成形。而空心杯电机的线圈是自支撑、无骨架的空心圆柱体，它的成形质量是直接决定了电机的电气性能、机械性能、可靠性以及自动化难度。



而在绕线工序的各个环节中，加热整圆恰恰是对最终质量影响最深远的环节。

下面，我们就从加热整圆这个细节切入，与大家分享我们在这一环节的思考与实践。



从绕制到整圆，线圈是如何成型？

目前，行业主流的空心杯电机线圈生产工艺，大致可分为以下几个步骤：

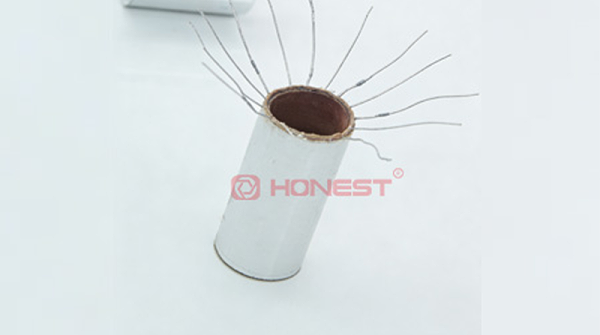

丨绕线圈→贴胶→压扁→剪尾线→加热→整圆→下料

其中，前几道工序决定了线圈的初始形态与电气连接，而“加热”与“整圆”是决定线圈最终真圆度、结构一致性以及长期可靠性的核心环节。

线圈在绕制、压扁后，内部会存在一种复杂的残余应力（简单来说，就是材料内部“憋着一股劲儿”，总想弹回原来的形状。）若不消除，直接整圆会导致回弹严重、真圆度难保证；若强行定型则可能损伤漆包线绝缘层，造成耐压下降。

要消除这股“劲儿”，关键在于让材料“放松”下来。自粘性漆包线有一个特性：当温度升高到特定范围时，其粘合层会软化，材料内部的分子链获得足够活动能力，残余应力得以释放。



因此，行业普遍采用加热后再整圆的工艺，通过热量让自粘性漆包线的粘合层软化，消除应力，使线圈在整圆时能够均匀流动并定型。

但问题来了：怎么加热？

目前行业内常见的线圈加热整圆方式主要有以下几种：

·热风加热：用热风吹向线圈，温度相对均匀，但加热速度慢，易受环境气流影响，温控精度较低。

·红外加热：非接触式，升温快，但线圈不同部位受热可能不均，尤其对复杂形状线圈容易产生局部过温。



·整体烘箱加热：批量处理，一致性较好，但无法与整圆工序在线联动，降温后再整圆会损失部分热定型效果。

从上述对比中不难看出，现有的加热方式各有局限，其根源都在于“加热”与“整圆”在时间和空间上的分离。

那么，有没有一种方式，能让线圈在整圆的同时完成均匀加热？

有。我们所采用的是：通过加热夹爪后由热传导至线圈后再整圆。

具体来说，通过夹爪直接将热量传递给线圈，同时施加机械压力，实现线圈的定型与粘结。

为什么这种方式可行？

第一，极低温度梯度：热传导路径极短，热阻小，线圈整体受热非常均匀。相比热风或红外加热，这种方式能有效保护漆包线绝缘层，避免因局部过热导致的绝缘层损伤。

第二，即时整圆定型：边加热边整圆，材料在最佳软化状态下完成塑性变形与定型。相比烘箱冷却后再整圆的方式，这种同步加热整圆的方式能显著提升线圈的真圆度、轴向垂直度等关键尺寸的一致性。

第三，生产效率高：加热与整圆同步完成，无需单独的加热工位，极大提升了生产节拍，适合高速自动化生产线。

第四，适应高要求场景：对于需要高转速、响应快、寿命长的场景（如人形机器人灵巧手、电动夹爪），该方式能确保每一次加热整圆都在最佳的热-力耦合条件下进行，从而显著提升电机的长期可靠性和性能稳定性。

但，不是“能加热就行”，而是“如何加热才更稳”

空心杯电机的线圈工艺，从来不是“能加热就行”，而是“如何加热才更稳、更准、更持久”。

尤其当应用场景指向人形机器人的手指关节时，每一次微小的温度控制、每一次整圆的压力与时机，都直接关系到电机在数十万次动作中的一致性表现。

夹爪热传导加热整圆，作为一种兼顾温度均匀性、结构一致性、生产节拍与工艺可控性的工程选择。它在热-力-材料耦合控制上的精细度，使其在当前对微型电机要求最苛刻的场景中，展现出明显的适配优势。

也正是基于对这类工艺细节的持续打磨，我们才得以将绕线工序中的每一个关键环节，都转化为可落地、可复制的自动化解决方案。

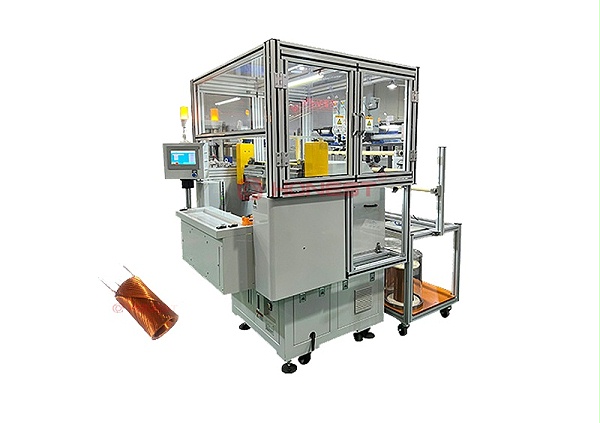

合利士作为电机智能装备研发与生产设备的企业，我们也服务于人形机器人、空心杯电机及无框力矩电机装配自动化设备的研发制造，在高精度绕线、线圈与磁钢装配自动化、整线集成与 MES对接等环节积累了丰富经验。

如果您正在为人形机器人、空心杯电机、无框力矩电机等项目评估的电机自动化装配方案，欢迎与我们交流。

此外，我们更希望您能来合利士实地考察，看看我们的设备、聊聊您的需求，也许能碰撞出一些新的思路。
