同样功率的电机，为什么有的又轻又顺，有的却笨重抖动？材料差不多，差距藏在磁钢怎么摆。

高端电机与普通电机的差距，一半在装配工艺。

什么是海尔贝克阵列？

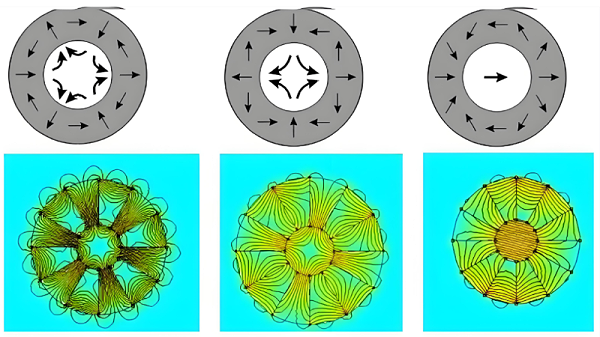

这不是一种新磁铁材料，而是一种磁路设计：把不同充磁方向的永磁体按特定规律组合，让磁场在一侧集中增强、另一侧削弱甚至接近零，形成 "单边磁场" 。



它由美国学者克劳斯・海尔贝克于 1979 年提出，如今广泛用于高性能永磁电机、直线电机、磁悬浮等领域。

原理不复杂，难在把它装出来。

目前哪些电机在用？

为什么高端电机为它买单？

强、省、小、稳，磁场更强更省料、自屏蔽少漏磁、转矩密度高、磁场均匀高效。

以下三类最典型。

一是直线电机，最经典也最广泛。光刻机工件台、精密运动台都在用，去掉背铁，动子减重 30%— 50% 、推力密度提升约 1.5 倍。

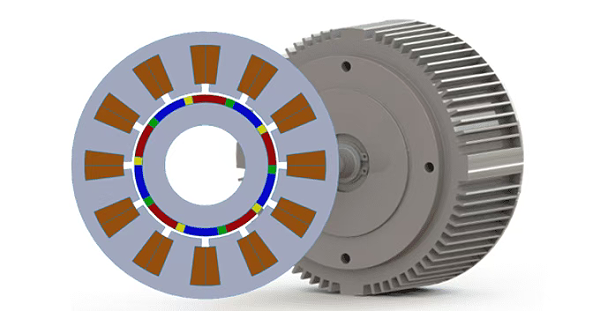

二是伺服电机。环形磁钢转子天然低齿槽转矩、低惯量，电动助力转向、多轴运动系统青睐有加。

三是无铁芯 / 轴向磁通电机，当前最热。机器人关节、无人机推进、EV 轮毂直驱靠它实现极致轻量化。

它们的共同点：高价值、小批量、多品种、精度敏感。



但为什么 "好用却 不好造"？

我们把难点拆成两层：

1）共性难点：磁片多、排列密，几十上百片逐片排布极易装错；强磁操作危险，靠近瞬间 " 吸合错位 " ，轻则崩角开裂、重则夹手；一致性、公差与良率难把控。

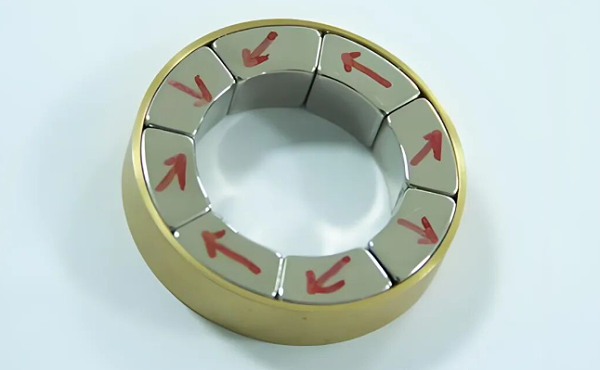

2）专属难点：装配方向精确性要求极高，装错一片，整个阵列的单边磁场就废了；更棘手的是磁石方向 "肉眼看不见 "，外形完全一样的磁石，肉眼和普通传感器都无法区分，顺序插错互斥弹开，方向装反磁场乱套。

我们如何解决海尔贝克阵列的装配难点？

我们的思路是：磁石自带力量，那设备就 "无力" 。全线无磁化 ，磁石可能接触的地方全部采用无磁不锈钢、铝合金等无磁材料，设备只做 "引导 " 而非 "对抗 " ；控制磁石运动速度与路径防碎裂，优化工位布局防伤人。

磁极方向看不见？给磁石做颜色标识，视觉系统识别颜色，保证来料进入正确料道；再设计中转模预排序，不同磁极按预设顺序先在 "安全环境" 里排队组合，再整体转移到转子，避免磁石互斥对抗；转移时转子下方设置夹具，防止磁石瞬间 "炸开" 。



强磁合装配备力控方案控制偏吸，精密定位加在线检测量化管控；测试数据与产品二维码绑定、对接客户 MES，每道工序可追溯。

这套经验来自近20年汽车电机装配沉淀，已服务800 余家 头部电机厂、交付 1000 余条产线。

设计决定上限，工艺决定能否达到上限。高端电机的竞争，正从 "能不能造" 转向 " 能不能装好"，这恰恰是合利士最擅长的事。欢迎带着产品图纸来聊工艺装配。
