上篇我们聊了“扁线分块定子外绕内焊”的工艺难点，如内焊接的可达性、排线精度、内检测，每一个都是硬骨头。

焊接端的挑战确实硬核，但硬核之外，还有一个制造难题——绕组鼓包。

做过绕线的朋友对“鼓包”一定不陌生。

鼓包，就是所谓的绕组表面局部凸起、排线不齐、高低不平。无论是扁线还是圆线，绕线过程中都可能出现这个问题。但在扁线绕组的特殊结构下，鼓包的发生率更高、更难控制、对产品质量的影响也更大。



扁线绕组为什么比圆线绕组更容易鼓包？又该怎么解决？

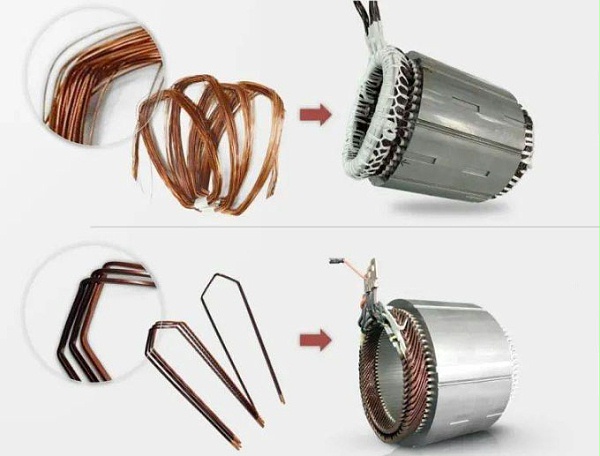

在讨论鼓包问题前，先简单回答一个更基本的问题：既然扁线绕起来更难，为什么行业还要从圆线切换到扁线？

很简单：扁线绕组的性能优势通常显著高于圆线绕组。

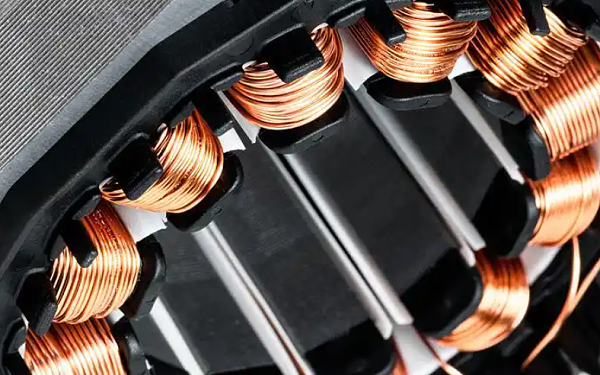

圆线是圆形截面，具有一定的“自适应性”。当排线出现微小偏差时，圆线可以通过自身的弹性变形来吸收误差，线与线之间有缓冲空间。

而扁线是矩形截面，刚性大、变形能力差。矩形截面对排线位置的误差容忍度低，一匝偏了，下一匝只能叠在偏的位置上继续偏，排线偏差在层间无缓冲地逐层传递。



与此同时，扁线在绕制过程中极易产生扭曲、绝缘损伤和排线不齐等鼓包的问题，其对设备精度、稳定性的要求远超传统圆线电机。

扁线虽好，但制造更难。 这几乎是所有新技术升级的“代价”。

那么，鼓包会带来什么风险？

鼓包不只是外观问题。它带来的连锁反应包括：槽满率下降、绝缘层受损、散热不均、后续工序卡壳。

一个鼓包，废掉的往往不只是一根线，而是一整个定子。

面对鼓包，怎么解决？

既然扁线绕线鼓包的根源在于矩形截面的刚性特征和累积性误差，那么解决思路就很明确了：从张力控制、排线精度、辅助机构三个维度系统性发力。

维度一：张力闭环控制

扁线绕线过程中，如果张力波动过大，会导致线圈松紧不均，张力过大，扁线被拉伸变形；张力过小，线材松弛、排线松散。松的地方逐渐累积，最终形成鼓包。

传统张力控制方式响应慢、精度低，无法实时补偿张力波动。

解决方案：采用伺服张力器替代传统控制方式，配合高精度张力传感器实现闭环控制。传感器实时监测扁线张力值，当检测到偏离设定值时，系统自动调整张力输出。

维度二：排线精度提升

扁线刚性大，对排线位置误差几乎没有容错空间。排线机构运动精度不够，或绕线轴与排线轴运动同步存在偏差，每匝线的位置就会产生累积误差。

解决方案：排线机构采用高精度驱动方式，配合闭环反馈系统，确保排线步距的精度和一致性。并精确控制每匝线位置，确保层间无间隙、无叠线，从机械层面消除累积误差的产生。



维度三：预压机构辅助（特定场景）

除了张力控制和排线精度这两个核心优化方向，合利士在扁线绕线设备中还会根据产品特性辅助增加预压机构。

核心作用是在绕线过程中持续对扁线施加可控的预压力，确保扁线在绕制时紧密贴合、不反弹、不偏移。具体来说：防止扁线翘起和横向偏移、消除层间间隙、适配不同线规。



什么情况下需要加？

大部分取决于：产品本身是否有结构特征来约束铜线。

简单来说：部分扁线定子产品的骨架设计中有卡槽、定位筋或其他限位结构，这些特征本身就能起到固定铜线位置的作用。在这种情况下，铜线在绕制过程中自然受到约束，基本不会发生横向窜动，可以不额外增加预压机构。

但如果产品本身缺少限位结构，即骨架内没有足够多的特征来“管住”铜线，扁线在绕制过程中就容易出现横向窜动和位置偏移。这时候就需要通过外部辅助手段来弥补产品结构的“先天不足”预压机构的作用，就是替代产品缺失的结构特征，在绕线过程中持续对铜线施加可控的压力，把它“管住”。

简单说：产品骨架自己能“管住”铜线，就不加；管不住，就用预压机构从外部辅助。

以上解决方案不是停留在纸面上的理论，而是已经在实际打样验证中落地推进的。正如上篇文章提到的，合利士正在扁线分块定子外绕内焊的产品打样中，绕线环节的鼓包控制是核心工艺难点之一。

我们在打样过程中，将张力闭环控制、排线精度提升、预压机构辅助三个维度的方案同步应用到实际产品上。（排线精度、鼓包发生率等关键指标正在持续迭代优化中。）

合利士在电机智能装备领域深耕近20年，以自主研发定制绕线机起步，业务覆盖扁线定子生产线、绕线、焊接、检测设备等电机装配全流程线体设备。

扁线绕线鼓包问题，合利士不只看到了问题，更找到了系统性的解法。

如果你的扁线绕线也遇到了鼓包问题，欢迎把样品或图纸发给我们。我们从工艺评估开始，一起分析原因、制定方案，用实测结果验证可行性。
