新能源电驱系统卷功率密度、散热效率、成本控制，已然是常态化。但扁线电机作为新能源电驱系统的核心技术路线。

相比传统圆线电机，扁线电机在功率密度、散热能力和NVH表现上都有显著提升。但扁线电机虽好，制造端却面临很头疼问题——绕组鼓包。

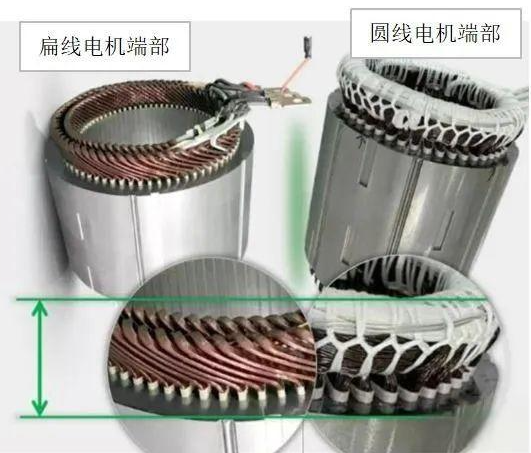

为什么扁线会比圆线更易鼓包？

传统圆线电机采用的是圆形漆包线，线材截面为圆形，在定子槽内绕制时，线与线之间天然存在空隙，结构相对松散。

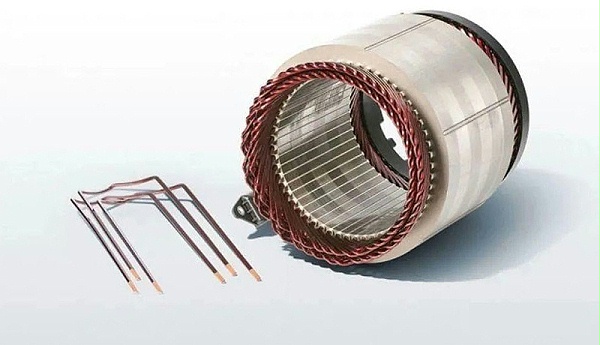

而扁线绕组采用的是矩形截面的扁铜线，线材之间可以紧密贴合，结构更为紧凑。

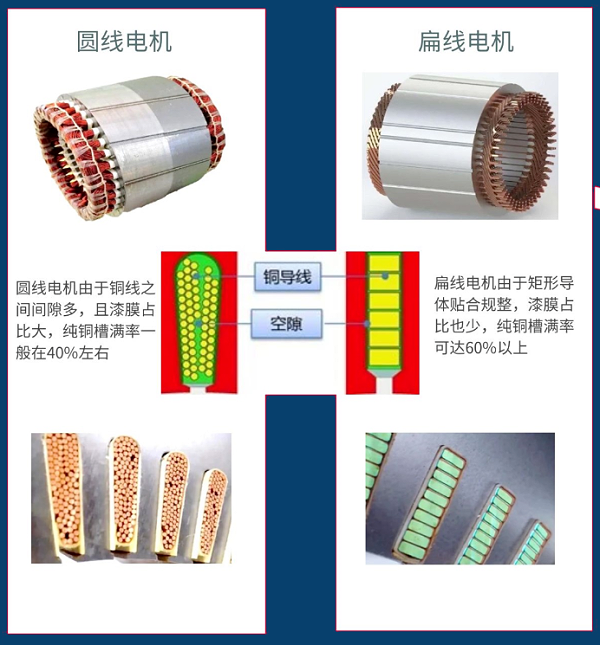

1. 槽满率大幅提升

圆线电机的裸铜槽满率通常在40%-45%左右，而扁线电机的槽满率可以达到60%以上，甚至突破 70% 。槽满率的提升意味着在相同体积内可以容纳更多的铜材。

直接带来两个好处：绕组电阻降低，铜耗下降；功率密度显著提高。



2. 功率密度更高

目前国内扁线绕组电机的最高功率密度可达5kW/kg，而圆线电机最大约为3kW/kg。在相同功率下，扁线电机的体积更小、用材更少。

3. 散热性能更好

扁线绕组结构紧凑，线与线之间间隙小，热量传导路径更短。有实验通过温度场仿真得出，相同设计的扁线电机绕组温升比圆线电机低了10%。



4. 抑制高频微振动

扁线绕组结构更紧凑，间隙显著缩小，能有效抑制导线间的高频微振动。

扁线绕组好，但工艺上更难。从制造角度来看，扁线绕组的工艺难度远高于圆线。扁线的抗弯强度远高于相同截面积的圆线，无法像圆线那样方便地在铁芯上绕制。



圆线本身具有一定的柔韧性，绕制过程中可以通过自身微变形来适应排线误差；扁线刚性大、变形能力差，对排线精度的要求极高。扁线在缠绕时容易横向偏移而产生卷绕崩塌，扁线的边缘（角部）也容易干扰邻接的扁线，难以进行稳定的缠绕。

正因为扁线的这些特性，在绕线过程中，绕组表面容易出现局部凸起、排线不齐、高低不平的现象。

鼓包不只是外观问题，背后是一连串的隐患：

1.槽满率下降：鼓包占用槽内有效空间，扁线电机高功率密度的优势被打了折扣；

2.绝缘层受损：扁线之间相互挤压，漆膜开裂，匝间短路风险增加；

3.散热不均：局部热点聚集，加速绝缘老化；

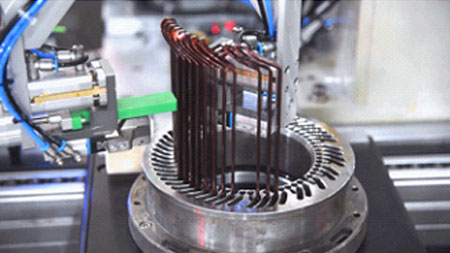

4.后续工序卡壳：插线、扭头、焊接无法精确定位，整条产线跟着受影响；

一个鼓包，废掉的往往不只是一根线，而是一整个定子。

产生鼓包的三个主要原因及解决方案

原因一：张力控制不稳定

扁线矩形截面对张力的敏感度远高于圆线。传统张力控制方式响应慢、精度低，无法实时补偿张力波动。张力忽大忽小，扁线在绕制过程中松紧不均，松的地方逐渐累积形成鼓包。

解决方案：升级张力控制系统

采用伺服张力器配合张力传感器实现闭环控制。传感器实时监测扁线张力值，当检测到偏离设定值时，系统自动调整张力输出，确保扁线在绕制全程受力均匀。



原因二：排线轨迹精度不足

圆线可以通过自身微变形适应排线误差，但扁线刚性大，对排线位置误差几乎没有容忍度。排线机构运动精度不够，或绕线轴与排线轴运动同步存在偏差，每匝线的位置就会产生累积误差。

解决方案：提升排线精度

排线机构采用高精度驱动方式，配合闭环反馈系统，保证排线步距的精度和一致性。通过精确控制每匝线位置，确保层间无间隙、无叠线，从机械层面消除累积误差。



原因三：绕线速度与排线响应不同步

高速绕制时，排线机构的响应速度如果跟不上绕线轴的转速，就会出现动态失步——该排的时候没排到位，不该排的时候多排了一点。

解决方案：优化速度与排线的同步控制

采用高精度伺服控制系统，绕线轴与排线轴独立伺服驱动并实现精准协同。通过系统级的同步控制算法，确保高速绕制下排线响应不滞后，在保证排线质量的同时不牺牲绕线效率。

扁线绕组相比圆线绕组，槽满率更高、功率密度更大、散热更好，这些优势让扁线成为电机行业的主流选择。但扁线的矩形截面和刚性特征，也让绕线工艺中的鼓包问题比圆线更加突出。

鼓包问题的根源往往不在某一个环节，而是张力、排线、同步等多个维度的系统性偏差。任何一个环节出了问题，最终都会在绕组表面“鼓” 出来。



合利士在电机智能装备领域深耕近20年，专注于扁线定子绕线、焊接、检测等全流程设备研发与制造。针对扁线绕线鼓包问题，通过系统性的设备设计与工艺优化，从张力闭环控制、排线精度提升、速度同步优化三个维度同时发力，帮助客户实现排线更齐、鼓包更少、良率更高。

如果你的扁线绕线也遇到了鼓包问题，欢迎把样品或图纸发给我们，从工艺评估开始，一起找到解决方案。
